Беспроводная система контроля нагрузки на ось

eCargosens

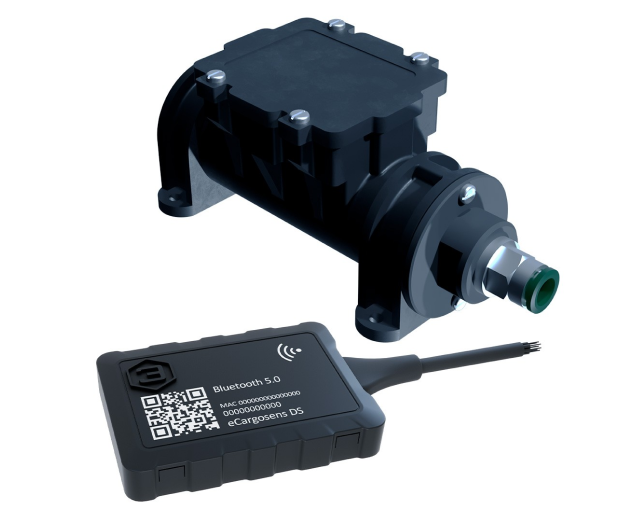

eCargosens – это система из нескольких измерительных блоков датчиков давления и кабинного блока.
На каждую ось тягача и его полуприцепа ( именно пневматическая подвеска) устанавливается по одному беспроводному датчику давления. Кабинный блок устанавливается в кабине или, при необходимости, на раме тягача и служит для сбора данных от датчиков давления, их передаче в систему мониторинга через навигационный терминал и в приложение для водителя.

Датчики подключаются к кабинному блоку по Bluetooth 5.0. Кабинный блок подключается к навигационному терминалу по интерфейсу RS-485*.
*Перед приобретением eCargosens Air обязательно уточните производителя терминалов, совместим ли кабинный блок с конкретной моделью терминала. А также необходимо уточнить количество осей и, следовательно, необходимое количество датчиков.

Применяется для отслеживания и фиксации нагрузки на оси транспортного средства.

Особенности и преимущества eCargosens:

Управление системой - при помощи удобного мобильного приложения: отображение нагрузки по осям на любом мобильном устройстве)*

Инновационная технология передачи данных - Bluetooth 5.0 Long Range;

Отсутствие проводов существенно облегчает процесс интеграции и дальнейшей эксплуатации системы;

Технические характеристики

Эскорт ТД-600

eCargosens

Рабочий диапазон измерения абсолютного давления, МПа

0,1 … 1

3

Время работы блока от одного комплекта элементов питания при 20 °С, не менее, лет

3,3 … 3,6

Напряжение элемента питания, В

Средний потребляемый ток, не более, мкА

300

2,402-2,480

Диапазон рабочих частот, ГГц

Протокол обмена с мобильными устройствами

Escort eCargosens

IP68

Степень защиты, обеспечиваемая оболочкой

Температурный диапазон, °С

-96 / 8

Чувствительность приёмника / мощность передатчика, дБм

Стандарт Bluetooth

Bluetooth Low Energy 5 LR(coded PHY),
peripherial (advertising, connection)

От минус 45 до плюс 50

138х60х59

Габариты, не более, мм

0,25

Масса, не более, мм

200

Максимальная дальность действия Bluetooth (Long Range) на открытом пространстве без преград, м

9000

Емкость элемента питания при температуре использования 20 °С, мАч

Суммарная приведенная погрешность измерения в рабочем диапазоне, не более, %

±3

Эскорт ТД-600

Кабинный блок eCargosens DS

Напряжение питания, В

От 9 до 36

1) Bluetooth LE (BLE)
2) Escort eCargosens

1) Интерфейс работы с беспроводным датчиком нагрузки на ось eCargosens
Air и мобильным устройством
2) Протокол обмена данными

Bluetooth Low Energy 5 LR coded PHY (connection - central) Bluetooth Low
Energy 4 (connection, advertising)

Стандарт Bluetooth

Чувствительность приёмника / мощность передатчика, дБм

-96 / 8

От 2,402 до 2,480

Диапазон рабочих частот, ГГц

Степень защиты оболочки по ГОСТ 14254

IP54

класс III

Защита от поражения электрическим током по ГОСТ 12.2.007.0

Условия эксплуатации:
- температура окружающей среды, ° С
- предельная температура окружающей среды, °С
- атмосферное давление, кПа

От минус 40 до плюс 50
От минус 40 до плюс 85
От 84 до 106,7

150х100х55

Габариты, не более мм

0,2

Масса, не более кг

До 10

Количество опрашиваемых беспроводных датчиков нагрузки на ось
eCargosens Air

1) RS-485
2) LLS
3) 19200

1) Интерфейс работы с трекером
2) Протокол обмена данными
3) Скорость обмена данными, bps

Потребляемый ток, не более мА

100
